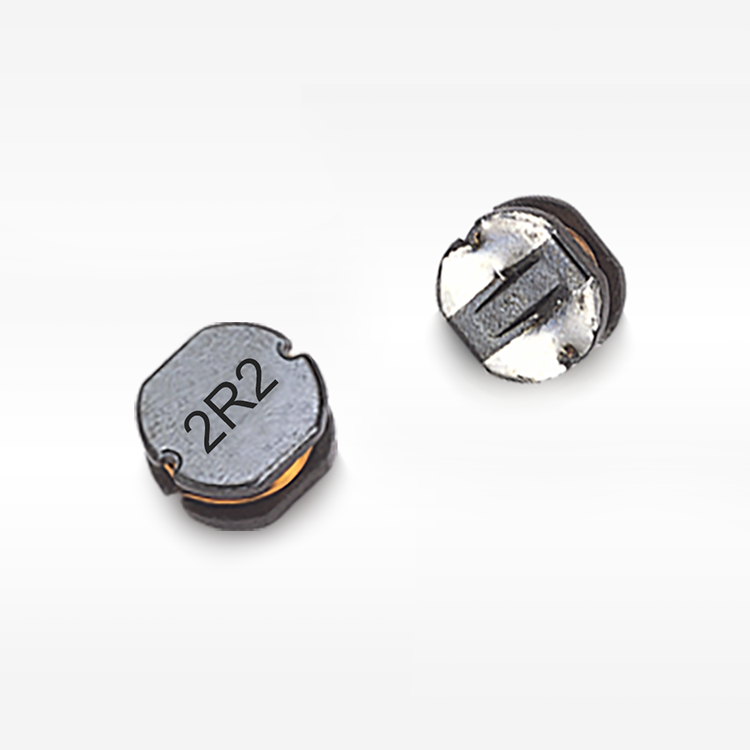

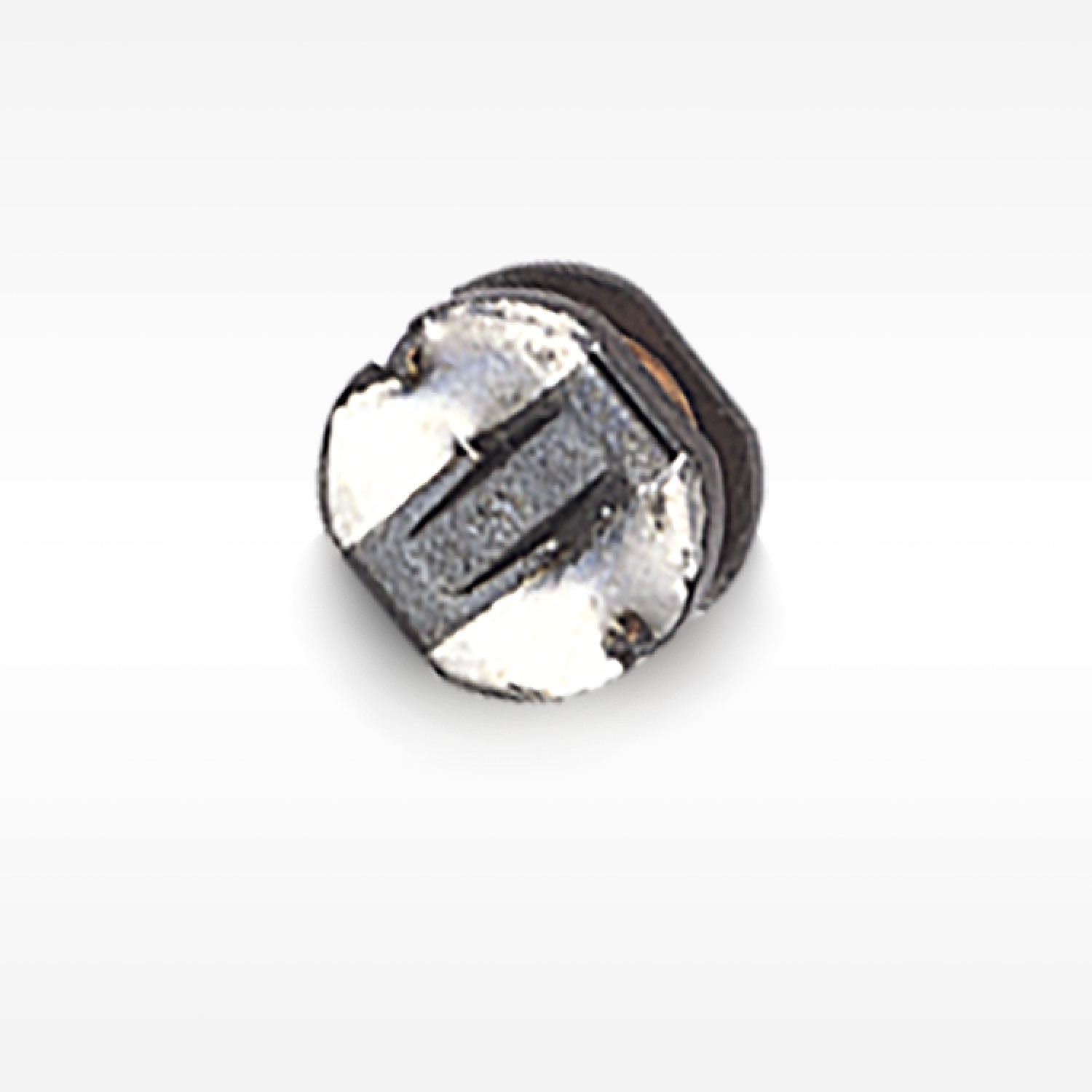

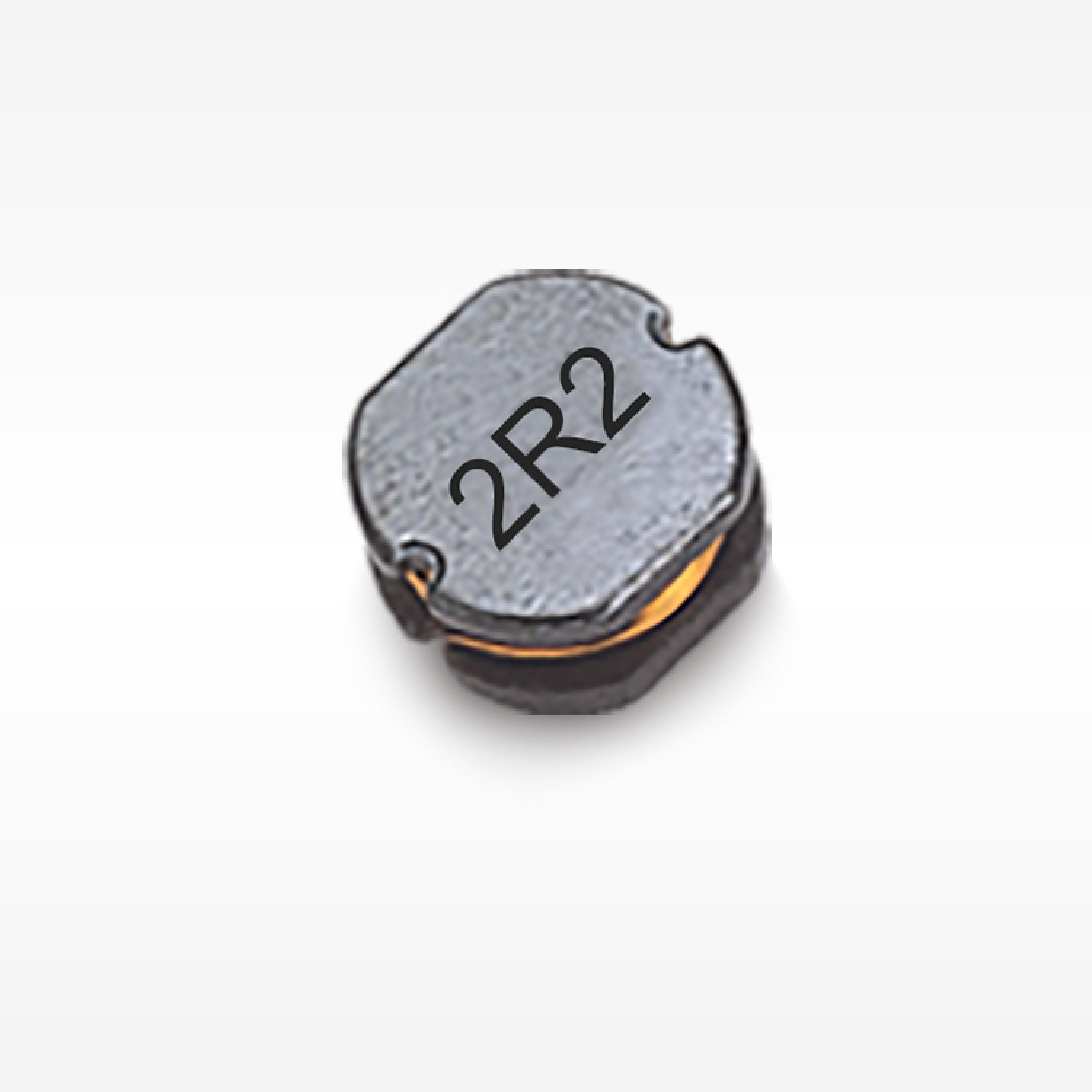

◾ Kis méret, magas névleges áram, alacsony DCR.
◾ Ólommentes termék, RoHS kompatibilis.
◾ Szállító szalag csomagolás, alkalmas SMT folyamatra.
◾ Széles körben használják buck átalakítókban, kijelzőkben, laptopokban, hálózati kommunikációs berendezésekben stb.
◾ Működési hőmérséklet: -40℃ ～ +125℃ (beleértve a tekercs hőmérséklet-emelkedését).

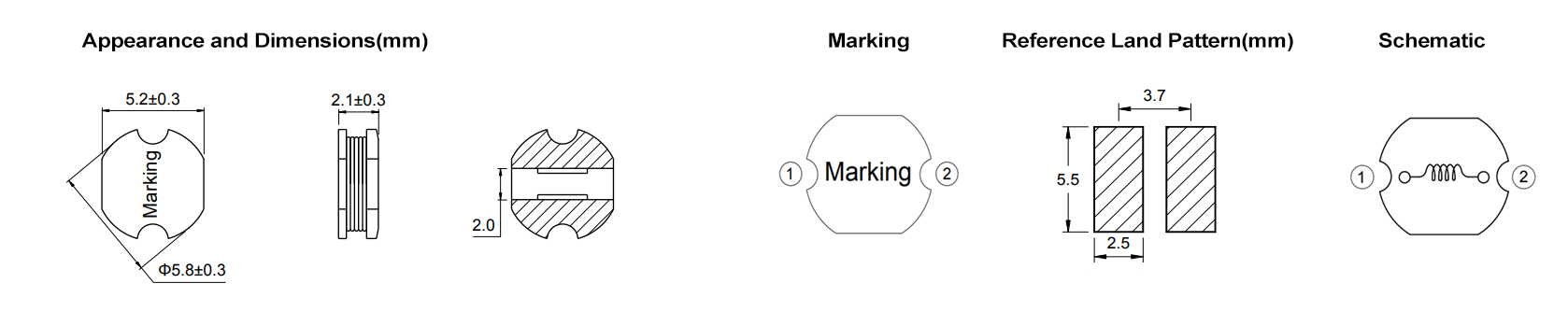

Elektromos jellemzők
| Rész szám | Induktivitás (μH) | DCR Tipikus (mΩ) | Isat (A) | Irms (A) | Működési (℃) | Hossz (mm) | Szélesség (mm) | Magasság (mm) | Feltöltés | Árnyékolás | Mag anyaga | AEC Osztály |
| A SP52-1R2M | 1.20 | 15.00 | 5.50 | 4.90 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 2.20 | 21.00 | 4.50 | 4.20 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 3.30 | 32.80 | 3.90 | 3.43 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 4.70 | 45.00 | 3.40 | 2.95 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 6.80 | 62.00 | 2.75 | 2.54 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-100K | 10.00 | 91.0 | 2.30 | 2.05 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-120K | 12.00 | 115.0 | 2.00 | 1.82 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-150K | 15.00 | 142.0 | 1.84 | 1.65 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-180K | 18.00 | 171.0 | 1.62 | 1.50 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-220K | 22.00 | 200.0 | 1.55 | 1.37 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-270K | 27.00 | 234.0 | 1.40 | 1.26 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-330K | 33.00 | 312.0 | 1.29 | 1.10 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-390K | 39.00 | 342.0 | 1.08 | 1.04 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-470K | 47.00 | 417.0 | 1.01 | 0.95 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-560K | 56.00 | 525.0 | 0.96 | 0.85 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-680K | 68.00 | 610.0 | 0.89 | 0.79 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-820K | 82.00 | 810.0 | 0.78 | 0.68 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-101K | 100.0 | 970 | 0.70 | 0.62 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 120.0 | 1105 | 0.68 | 0.58 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-151K | 150.0 | 1460 | 0.56 | 0.51 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| SP52-181K | 180.0 | 1650 | 0.54 | 0.48 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 220.0 | 1696 | 0.47 | 0.44 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
| A következők: | 270.0 | 2370 | 0.44 | 0.40 | -40~125 | 5.80 | 5.20 | 2.10 | SMD | N | Ferrit | N |
Alkalmazás
◾ Buck átalakító
Hálózati kommunikációs berendezések
MEGJEGYZÉSEK
◾ Minden adat 25℃ környezeti hőmérsékleten van tesztelve.
◾ Induktivitás mérési feltétel 100kHz, 0.5V.
◾ Telítődési áram: a DC áram tényleges értéke, amikor az induktivitás 30%-kal csökken a kezdeti értékhez képest.
◾ Hőmérséklet emelkedési áram: a DC áram tényleges értéke, amikor a hőmérséklet emelkedés ΔT50℃ (Ta=25℃).
◾ Különleges figyelmeztetés: Áramkör tervezés, alkatrészek elhelyezése, PCB méret és vastagság, hűtőrendszer stb.
◾ Mindez befolyásolja a termék hőmérsékletét. Kérjük, ellenőrizze a termék hőmérsékletét a végső alkalmazásban.
Mentés
◾ Termék tárolási körülményei: hőmérséklet 5～40℃, RH≤70%.
◾ Ha használatra kivesszük, a megmaradt termékeket műanyag zacskókba kell zárni, és a fenti körülményeknek megfelelően kell tárolni, hogy elkerüljük a terminálok (elektródák) oxidációját, ami befolyásolhatja a forrasztási állapotot.
◾ A tárolás Codaca Elektronikai termékek esetén nem ajánlott 12 hónapnál további tárolás más hatások mellett a kapcsolók degradációja miatt, ami rosszabb solderability-t eredményez. Ezért minden terméket belő 12 hónap alatt kell használni a szállítás napjától számítva.
◾ Ne tárolja a termékeket nem megfelelő tárolási körülmények között, például magas hőmérsékletnek, magas páratartalomnak, pornak vagy korróziónak kitett területeken.
◾ Mindig óvatosan kezelje a termékeket.
◾ Ne érintse meg közvetlenül az elektródákat mezítláb, mivel az olajszekréciók gátolhatják a forrasztást.
◾ Mindig biztosítson optimális körülményeket a forrasztáshoz.
Adatlap letöltése:
SP52.pdf
