◾ Kiváló DC bias képesség az azonnali csúcsáram kezelésére.
◾ Lapos drót tekercselés, nagyon alacsony DC ellenállás elérése.
◾ Az induktivitás értéke és a DC torzítási jellemzők alig befolyásolják a hőmérséklet.
◾ Mágnesesen árnyékolt szerkezet, kiváló ellenállás az elektromágneses interferenciával szemben.
◾ Kompakt tervezés megtakarítja a PCB rögzítési területet.
◾ Működési hőmérséklet: -55 ℃~+155 ℃ (A tekercs hőmérséklet-emelkedését is beleértve).

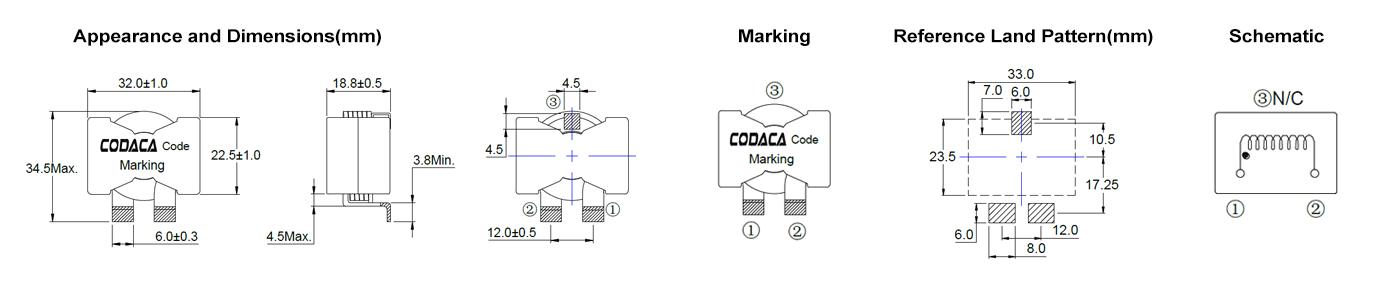

Elektromos jellemzők
| Rész szám | Induktivitás (μH) | DCR Tipikus (mΩ) | Isat (A) | Irms (A) | Működési (℃) | Hossz (mm) | Szélesség (mm) | Magasság (mm) | Feltöltés | Árnyékolás | Mag anyaga | AEC Osztály |
| CSQA3218HP-1R5MC | 1.50 | 0.50 | 130.0 | 75.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-2R2MC | 2.20 | 0.65 | 100.0 | 67.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-3R3MC | 3.30 | 1.00 | 85.0 | 56.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-4R5MC | 4.50 | 1.40 | 75.0 | 48.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-5R6MC | 5.60 | 1.80 | 65.0 | 43.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-7R5MC | 7.50 | 2.20 | 57.0 | 38.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-9R1MC | 9.10 | 2.80 | 50.0 | 32.0 | -55~155 | 32.0 | 34.5 | 18.8 | SMD | Igen | Kompozit | N |
| CSQA3218HP-110MC | 11.0 | 3.60 | 45.00 | 28.50 | -55~155 | 32.00 | 34.50 | 18.80 | SMD | Igen | Kompozit | N |
Alkalmazás
◾ Ipari vezérlés
◾ Új energia
◾ DC-DC átalakítók
◾ Nagy áramú kapcsoló szabályozók
MEGJEGYZÉSEK
◾ Minden adat 25℃ környezeti hőmérsékleten van tesztelve.
◾ Induktivitás mérési feltétel 100kHz, 0.5V.
◾ Telítődési áram: a DC áram tényleges értéke, amikor az induktivitás 30%-kal csökken a kezdeti értékhez képest.
◾ Hőmérséklet emelkedési áram: a DC áram tényleges értéke, amikor a hőmérséklet emelkedés ΔT50℃ (Ta=25℃).
◾ Különleges figyelmeztetés: Áramkör tervezés, alkatrészek elhelyezése, PCB méret és vastagság, hűtőrendszer stb.
◾ Mindez befolyásolja a termék hőmérsékletét. Kérjük, ellenőrizze a termék hőmérsékletét a végső alkalmazásban.
Mentés
◾ Termék tárolási körülményei: hőmérséklet 5～40℃, RH≤70%.
◾ Ha használatra kivesszük, a megmaradt termékeket műanyag zacskókba kell zárni, és a fenti körülményeknek megfelelően kell tárolni, hogy elkerüljük a terminálok (elektródák) oxidációját, ami befolyásolhatja a forrasztási állapotot.
◾ A tárolás Codaca Elektronikai termékek esetén nem ajánlott 12 hónapnál további tárolás más hatások mellett a kapcsolók degradációja miatt, ami rosszabb solderability-t eredményez. Ezért minden terméket belő 12 hónap alatt kell használni a szállítás napjától számítva.
◾ Ne tárolja a termékeket nem megfelelő tárolási körülmények között, például magas hőmérsékletnek, magas páratartalomnak, pornak vagy korróziónak kitett területeken.
◾ Mindig óvatosan kezelje a termékeket.
◾ Ne érintse meg közvetlenül az elektródákat mezítláb, mivel az olajszekréciók gátolhatják a forrasztást.
◾ Mindig biztosítson optimális körülményeket a forrasztáshoz.
Adatlap letöltése:
CSQA3218HP.pdf
