Az ipari vezérlés és az energiarendszerek területén az induktor, mint kulcsfontosságú energiatároló komponens, fontos szerepet játszik az energiaátalakítási hatékonyságban és a berendezések teljesítményében. A nagy teljesítményű sűrűségi rendszerek tervezési követelményeinek és a komplex munkakörnyezetek alkalmazási igényeinek való alkalmazkodás érdekében az ipari vezérlés és energiarendszerek területén az induktoroknak nemcsak olyan elektromos jellemzőkkel kell rendelkezniük, mint a magas áram, alacsony veszteség, alacsony -hőmérséklet-emelkedés és magas átalakítási hatékonyság, hanem olyan tulajdonságokkal is, mint a kis méret, erős elektromágneses interferencia elleni védelem és a magas megbízhatóság.
CSPT1590 Sorozatú Teljesítmény Induktor Jellemzők
A nagy teljesítményű sűrűségi rendszerek tervezési igényeinek kielégítése érdekében, mint például a nagy teljesítményű DC-DC átalakítók és a terhelési pont (POL) tápegységek, C ODACA A csúcs nagyáramú induktor CSPT1590 sorozat - Nem. Ez a termék kiváló hőmérsékleti stabilitással rendelkezik, a működési hőmérséklet -40 °C és +125 °C között mozog, és alkalmas a bonyolult munkakörnyezetekre.
1. Alacsony -L veszteség Mn-Zn F ferrit C érce
A CSPT1590 mangán-cink ferrit magokkal tervezve kiváló DC torzítást és anti-szaturációs képességet mutat, és képes nagyobb impulzusáramokat elviselni, hogy biztosítsa a konverter magasabb átalakítási hatékonyságát. A széles hőmérsékleti és alacsony energiafogyasztási jellemzők hatékonyan csökkenthetik az induktor mágneses magveszteségét feszültségátalakítás során, elérve az alacsony hőmérséklet-emelkedés és a magas hatékonyság céljait. .
2. Lap W huzal C hordozó H magasabb C folyamatos W működés C áram
A lapos huzal tekercselések növelték a mágneses mag ablakának kihasználtságát, ami jelentős DCR-csökkenést eredményezett, hatékonyan csökkentve az induktor DC-veszteségét és javítva az átalakítási hatékonyságot.
3. Masszív P csomagolás M tervezés, kiemelkedő O anti-vibrációs A teljesítmény P teljesítmény
A CSPT1590 tartós csomagolási tervezéssel rendelkezik, amely fokozza az anti-vibrációs teljesítményt egy 3-terminális struktúrával, növelve A a forrasztási területet és csökkentve a csomagolás magasságát a hatékonyság javítása érdekében.
4. Mágneses s árnyékolás s struktúra a e Kiváló EMI r ellenállás
A CSPT1590 sorozat mágneses árnyékoló szerkezetet alkalmaz, és kiváló elektromágneses interferencia elleni képességekkel rendelkezik.
5. Kompakt M tervezés, e hatékonyan s takarít meg PCB s helyet

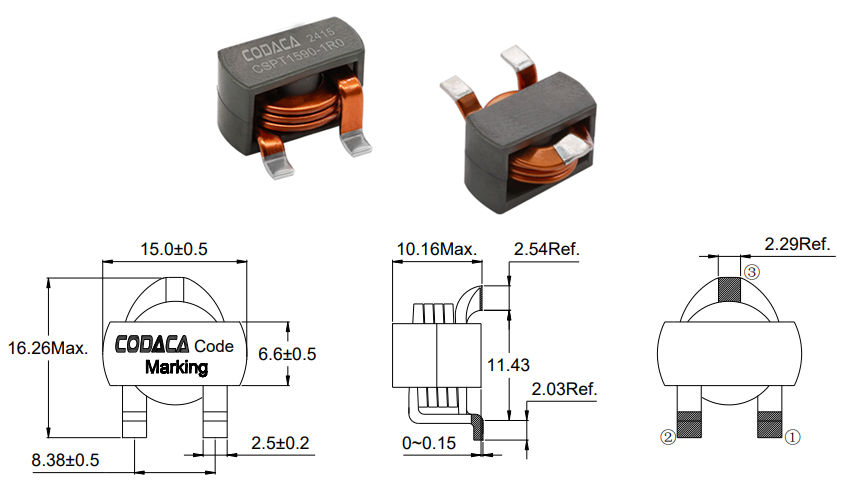

A CSPT1590, amelynek mérete mindössze 15,00 * 16,26 * 10,16 mm, nagy áramot ér el egy kis csomagban, hatékonyan megtakarítva a telepítési helyet, és megfelel a miniaturizált rendszerek, például a DC-DC átalakítók tervezési követelményeinek.

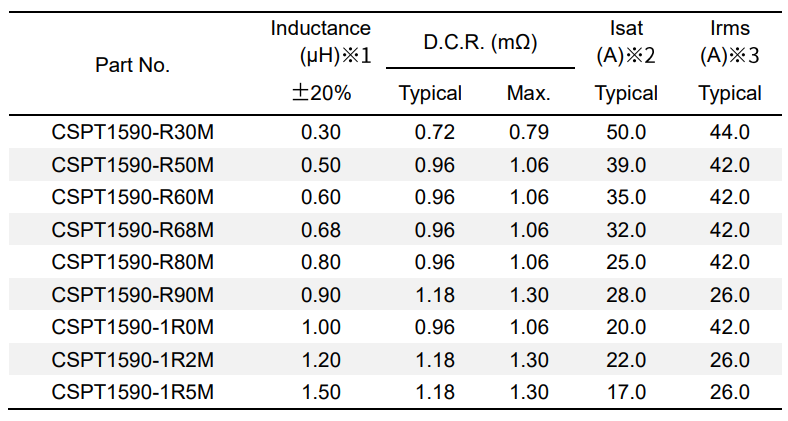

Elektromos jellemzők

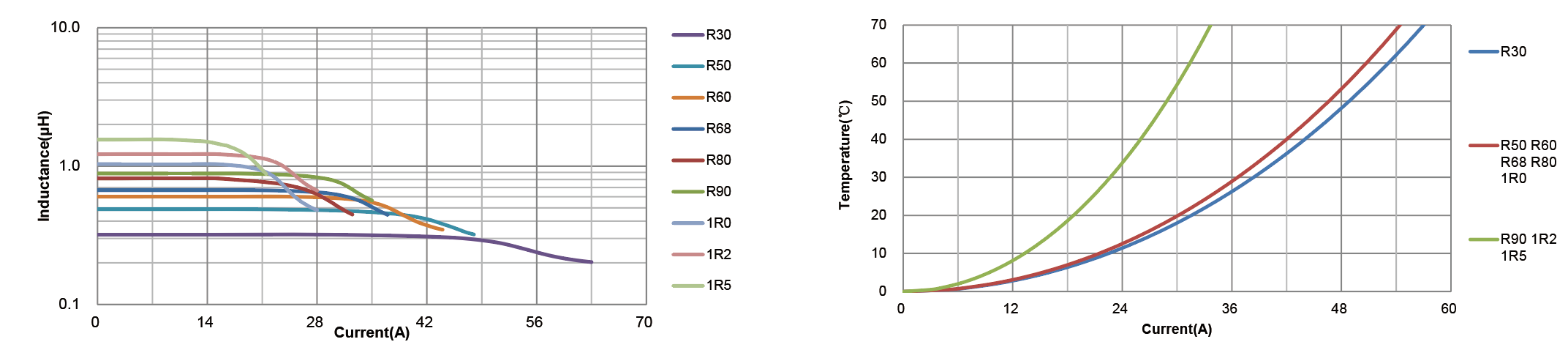

Telítettségi áramgörbe és hőmérséklet-emelkedési áramgörbe
Alkalmazás s
A CSPT1590 sorozat vannak széleskörűen használják magas teljesítményű áramforrások DC-DC konverterei, point-of-load (POL) áramforrások, feszültségregulációs modulok (VRM), átmeneti feszültségcsökkentők (VRD), kimeneti lándzsák és más magas teljesítményű DC-DC konverziós alkalmazásokban.
Környezet s szabvány
A CSPT sorozat jellemzője a halogénmentesség, a RoHS és a REACH megfelelőség
Termék s állapot
Mint minden C O DACA alkatrész esetében, a CSPT sorozat tömeggyártásban van, és a szállítási idő 4~6 hét.
