◾ Kiváló DC bias képesség az azonnali csúcsáram kezelésére.
◾ Lapos drót tekercselés, nagyon alacsony DC ellenállás elérése.
◾ Az induktivitás értéke és a DC torzítási jellemzők alig befolyásolják a hőmérséklet.
◾ Mágneses árnyékoló szerkezet, erős elektromágneses interferencia elleni védelem.
◾ Kompakt tervezés megtakarítja a PCB rögzítési területet.
◾ Működési hőmérséklet: -55℃ ~ +155℃ (beleértve a tekercs fűtését).

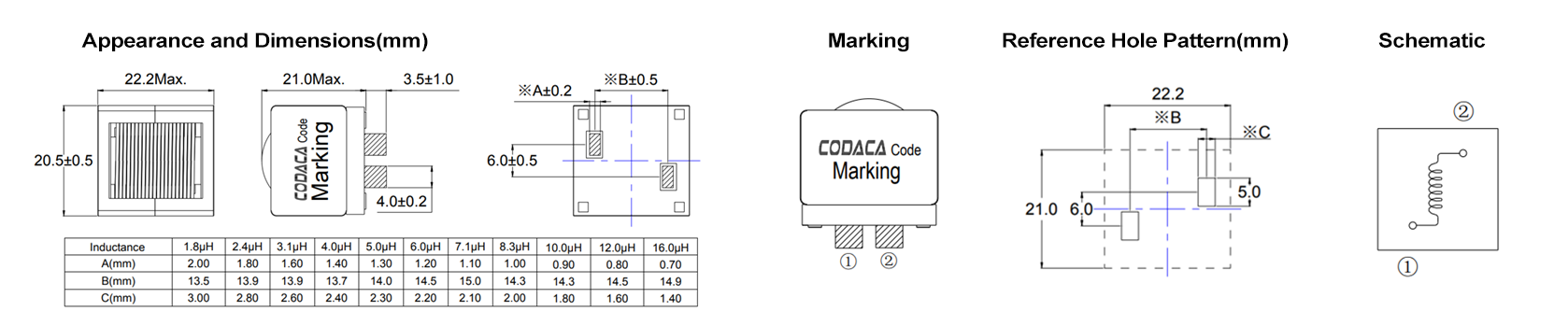

Elektromos jellemzők
| Rész szám | Induktivitás (μH) | DCR Tipikus (mΩ) | Isat (A) | Irms (A) | Működési (℃) | Hossz (mm) | Szélesség (mm) | Magasság (mm) | Feltöltés | Árnyékolás | Mag anyaga | AEC Osztály |
| A CPEX2022S-1R8MC | 1.8 | 0.60 | 114.0 | 60.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-2R4MC | 2.4 | 0.73 | 93.0 | 54.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-3R1MC | 3.1 | 0.93 | 85.0 | 48.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-4R0MC | 4.0 | 1.26 | 73.0 | 42.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-5R0MC | 5.0 | 1.44 | 65.0 | 38.5 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-6R0MC | 6.0 | 1.76 | 59.0 | 35.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-7R1MC | 7.1 | 2.05 | 54.0 | 32.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-8R3MC | 8.3 | 2.47 | 49.0 | 29.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-100MC | 10.0 | 2.95 | 46.0 | 27.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-120MC | 12.0 | 3.72 | 40.0 | 24.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
| A CPEX2022S-160MC | 16.0 | 4.95 | 36.0 | 22.0 | -55~155 | 20.5 | 22.2 | 21 | DIP | Igen | Kompozit | N |
Alkalmazás
◾ Ipari vezérlés
◾ Új energia
◾ DC-DC átalakítók
◾ Nagy áramú kapcsoló szabályozók
MEGJEGYZÉSEK
◾ Minden adat 25℃ környezeti hőmérsékleten van tesztelve.
◾ Induktivitás mérési feltétel 100kHz, 0.5V.
◾ Telítődési áram: a DC áram tényleges értéke, amikor az induktivitás 30%-kal csökken a kezdeti értékhez képest.
◾ Hőmérséklet emelkedési áram: a DC áram tényleges értéke, amikor a hőmérséklet emelkedés ΔT50℃ (Ta=25℃).
◾ Különleges figyelmeztetés: Áramkör tervezés, alkatrészek elhelyezése, PCB méret és vastagság, hűtőrendszer stb.
◾ Mindez befolyásolja a termék hőmérsékletét. Kérjük, ellenőrizze a termék hőmérsékletét a végső alkalmazásban.
Mentés
◾ Termék tárolási körülményei: hőmérséklet 5～40℃, RH≤70%.
◾ Ha használatra kivesszük, a megmaradt termékeket műanyag zacskókba kell zárni, és a fenti körülményeknek megfelelően kell tárolni, hogy elkerüljük a terminálok (elektródák) oxidációját, ami befolyásolhatja a forrasztási állapotot.
◾ A tárolás Codaca Elektronikai termékek esetén nem ajánlott 12 hónapnál további tárolás más hatások mellett a kapcsolók degradációja miatt, ami rosszabb solderability-t eredményez. Ezért minden terméket belő 12 hónap alatt kell használni a szállítás napjától számítva.
◾ Ne tárolja a termékeket nem megfelelő tárolási körülmények között, például magas hőmérsékletnek, magas páratartalomnak, pornak vagy korróziónak kitett területeken.
◾ Mindig óvatosan kezelje a termékeket.
◾ Ne érintse meg közvetlenül az elektródákat mezítláb, mivel az olajszekréciók gátolhatják a forrasztást.
◾ Mindig biztosítson optimális körülményeket a forrasztáshoz.
