◾ Kiváló DC bias képesség az azonnali csúcsáram kezelésére.
◾ Lapos drót tekercselés, nagyon alacsony DC ellenállás elérése.
◾ Az induktivitás értéke és a DC torzítási jellemzők alig befolyásolják a hőmérséklet.
◾ Mágneses árnyékoló szerkezet, erős elektromágneses interferencia elleni védelem.
◾ Kompakt tervezés megtakarítja a PCB rögzítési területet.
◾ Működési hőmérséklet: -55℃ ~ +155℃ (beleértve a tekercs fűtését).
Elektromos jellemzők

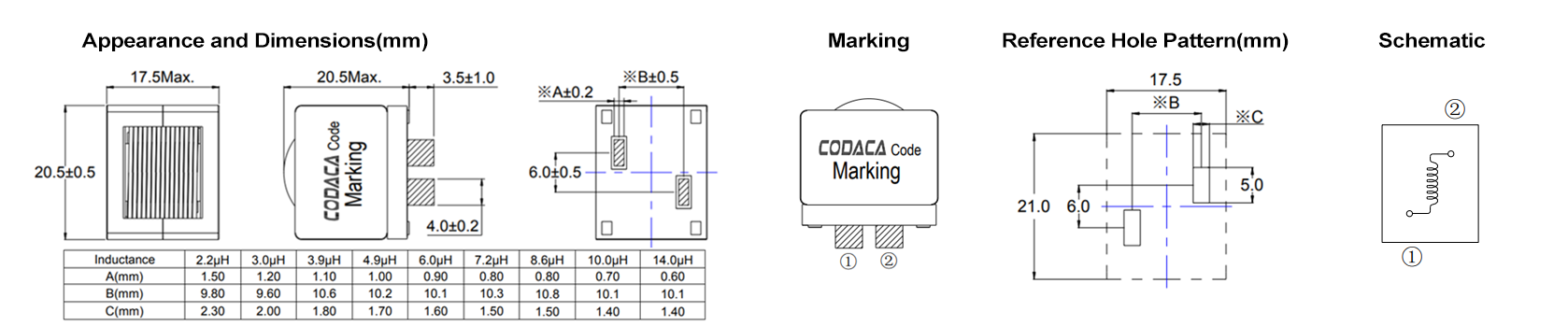

| Rész szám | Induktivitás (μH) | DCR Tipikus (mΩ) | Isat (A) | Irms (A) | Működési (℃) | Hossz (mm) | Szélesség (mm) | Magasság (mm) | Feltöltés | Árnyékolás | Mag anyaga | AEC Osztály |
| CPEX2017S-2R2MC | 2.2 | 0.79 | 104.0 | 52.5 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-3R0MC | 3.0 | 1.15 | 88.0 | 41.8 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-3R9MC | 3.9 | 1.40 | 77.0 | 37.0 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-4R9MC | 4.9 | 1.78 | 68.0 | 34.0 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-6R0MC | 6.0 | 2.15 | 61.0 | 31.0 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-7R2MC | 7.2 | 2.62 | 56.0 | 288.0 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-8R6MC | 8.6 | 2.87 | 51.0 | 26.0 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-100MC | 10.0 | 3.59 | 47.0 | 24.0 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
| CPEX2017S-140MC | 14.0 | 4.80 | 41.0 | 20.5 | -55~155 | 20.5 | 17.5 | 20.5 | DIP | Igen | Kompozit | N |
Alkalmazás
◾ Ipari vezérlés
◾ Új energia
◾ DC-DC átalakítók
◾ Nagy áramú kapcsoló szabályozók
MEGJEGYZÉSEK
◾ Minden adat 25℃ környezeti hőmérsékleten van tesztelve.
◾ Induktivitás mérési feltétel 100kHz, 0.5V.
◾ Telítődési áram: a DC áram tényleges értéke, amikor az induktivitás 30%-kal csökken a kezdeti értékhez képest.
◾ Hőmérséklet emelkedési áram: a DC áram tényleges értéke, amikor a hőmérséklet emelkedés ΔT50℃ (Ta=25℃).
◾ Különleges figyelmeztetés: Áramkör tervezés, alkatrészek elhelyezése, PCB méret és vastagság, hűtőrendszer stb.
◾ Mindez befolyásolja a termék hőmérsékletét. Kérjük, ellenőrizze a termék hőmérsékletét a végső alkalmazásban.
Mentés
◾ Termék tárolási körülményei: hőmérséklet 5～40℃, RH≤70%.
◾ Ha használatra kivesszük, a megmaradt termékeket műanyag zacskókba kell zárni, és a fenti körülményeknek megfelelően kell tárolni, hogy elkerüljük a terminálok (elektródák) oxidációját, ami befolyásolhatja a forrasztási állapotot.
◾ A tárolás Codaca Elektronikai termékek esetén nem ajánlott 12 hónapnál további tárolás más hatások mellett a kapcsolók degradációja miatt, ami rosszabb solderability-t eredményez. Ezért minden terméket belő 12 hónap alatt kell használni a szállítás napjától számítva.
◾ Ne tárolja a termékeket nem megfelelő tárolási körülmények között, például magas hőmérsékletnek, magas páratartalomnak, pornak vagy korróziónak kitett területeken.
◾ Mindig óvatosan kezelje a termékeket.
◾ Ne érintse meg közvetlenül az elektródákat mezítláb, mivel az olajszekréciók gátolhatják a forrasztást.
◾ Mindig biztosítson optimális körülményeket a forrasztáshoz.
Adatlap letöltése:
A CPEX2017S.pdf
