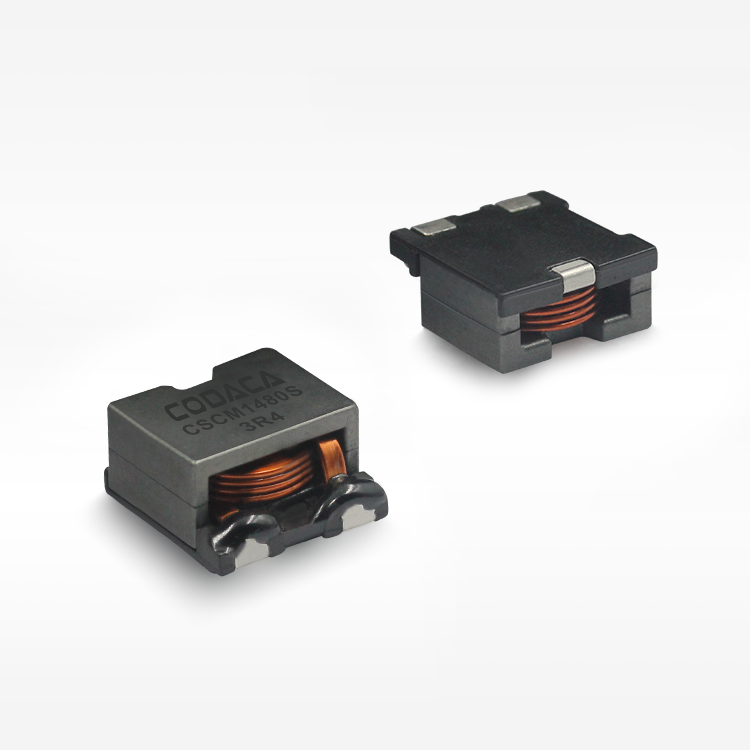

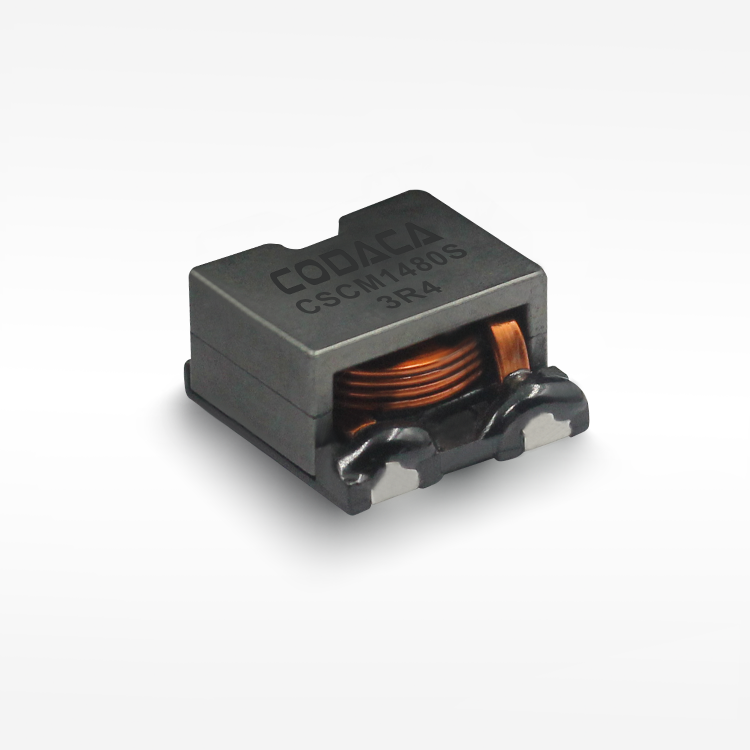

◾ Structure de blindage magnétique, excellente résistance aux interférences électromagnétiques.
◾ Conception d'assemblage, structure robuste.
◾ petit volume, courant élevé, faible perte magnétique, faible ESR, petite capacité parasite.
◾ Le courant d'augmentation de température et le courant de saturation sont moins influencés par l'environnement.
produits conformes à l'acte aec-q200.
◾ Température de fonctionnement : -50℃ ～ +150℃ (y compris l'augmentation de la température de la bobine).
caractéristiques électriques
| partie no. | Inductivité (μh) | dcr type (mΩ) | estat (a) | Les émissions de CO2 | fonctionnement (°C) | longueur (mm) | largeur (mm) | hauteur (mm) | montage | le bouclier | Matériau de base | Grade aec |
| Les données de référence doivent être fournies à l'autorité compétente. | 0.4 | 0.98 | 66 | 23 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de référence doivent être fournies à l'autorité compétente. | 0.9 | 1.22 | 45 | 21.5 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de l'enquête sont disponibles sur les sites Web suivants: | 1.5 | 1.69 | 34 | 20 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de l'échantillon sont fournies par le fabricant. | 2.4 | 2.7 | 28 | 17.5 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de l'enquête sont disponibles au moment de la demande. | 3.4 | 4.14 | 23 | 16 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de référence sont fournies par les autorités compétentes. | 4.7 | 5.02 | 19 | 12.5 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de l'enquête sont disponibles sur les sites Web suivants: | 6.1 | 6.5 | 18.5 | 11 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les données de l'enquête sont disponibles sur les sites Web suivants: | 7.7 | 8.21 | 15.5 | 10 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les produits de la catégorie 1 doivent être présentés dans le dossier de référence. | 9.5 | 11.1 | 14 | 8.5 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
| Les produits de la catégorie 1 doivent être présentés dans le dossier de référence. | 47 | 42.6 | 5 | 3 | -40 à 125 | 14,80 | 14,50 | À 8 h. | le | y | ferrite | n |
demande
◾ Ordinateurs industriels
◾ Convertisseurs DC-DC
◾ Régulateurs de commutation à courant élevé
les notes
◾ toutes les données sont testées sur la base d'une température ambiante de 25℃.
condition de mesure de l'inductivité à 100 kHz, 0,5 V.
courant de saturation:valeur réelle du courant continu lorsque l'inductivité diminue de 30% par rapport à sa valeur initiale.
courant de montée de température:valeur réelle du courant continu lorsque la montée de température est de Δt50°C ((ta=25°C).
◾ Rappel spécial : conception du circuit, placement des composants, taille et épaisseur du PCB, système de refroidissement, etc.
◾ tout affectera la température du produit. Veuillez vérifier la température du produit dans l'application finale.
épargner
produit dans l'état de stockage de l'emballage: température 5°C à 40°C, rh≤70%.
en cas de retrait pour utilisation, les produits restants doivent être scellés dans des sacs en plastique et conservés selon les conditions ci-dessus, afin d'éviter l'oxydation des bornes (électrodes) affectant le solde.
le stockage des produits électroniques codaca pendant plus de 12 mois n'est pas recommandé, dans le cas d'autres effets, les terminaux peuvent subir une dégradation entraînant une mauvaise soudabilité.
ne pas conserver les produits dans des conditions de stockage inappropriées, par exemple dans des zones sensibles aux températures élevées, à l'humidité élevée, à la poussière ou à la corrosion.
manipuler les produits avec précaution.
ne touchez pas directement les électrodes à mains nues car les sécrétions d'huile peuvent inhiber la soudure.
assurer toujours des conditions optimales pour le soudage.
