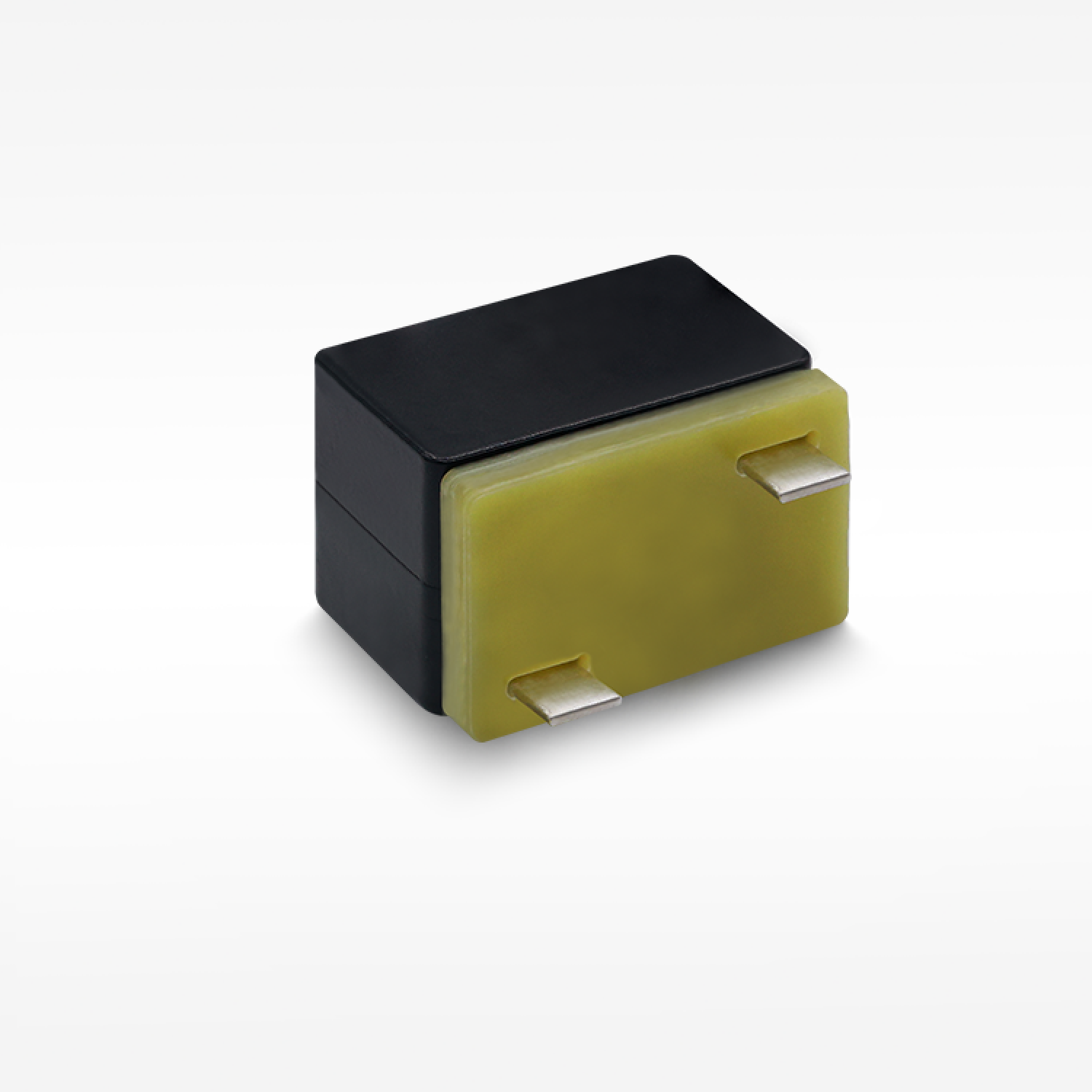

◾ Excellente capacité de polarisation DC pour gérer le courant de crête instantané.
◾ Enroulement de fil plat, permettant d'atteindre une faible résistance DC.
◾ La valeur d'inductance et le courant de saturation sont moins affectés par la température.
◾ Structure de blindage magnétique, excellente résistance aux interférences électromagnétiques.
◾ Convient aux applications de convertisseurs DC-DC haute puissance.
◾ Température de fonctionnement : -55℃～+155℃ (y compris l'élévation de température de la bobine).

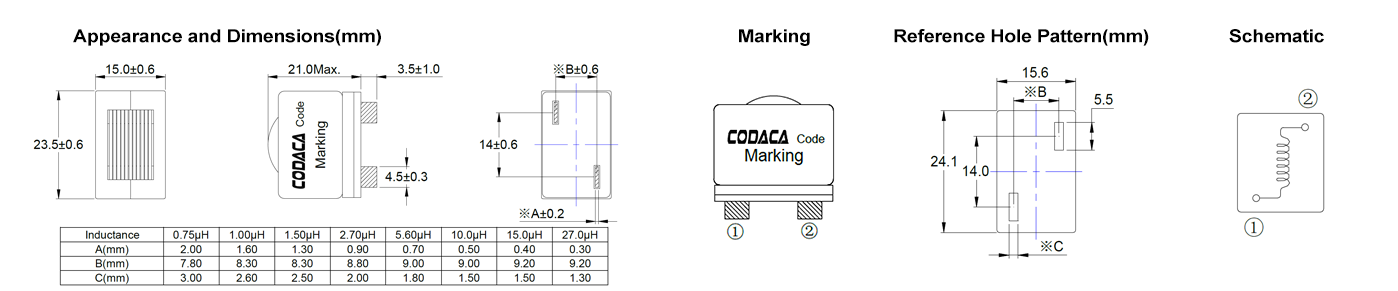

Caractéristiques électriques
| Numéro de pièce | Inductance (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Fonctionnement (℃) | Longueur (mm) | Largeur (mm) | Hauteur (mm) | Montage | Écran | Matériau du noyau | Classe AEC |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 0.75 | 0.36 | 180.0 | 75.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 1.00 | 0.59 | 150.0 | 55.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 1.50 | 0.86 | 120.0 | 47.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 2.70 | 1.60 | 90.0 | 32.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 5.60 | 2.85 | 70.0 | 24.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 10.00 | 5.40 | 50.0 | 15.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 15.00 | 7.90 | 40.0 | 13.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
| Les produits de base doivent être présentés dans un emballage de qualité supérieure. | 27.00 | 14.35 | 30.0 | 10.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composite | N |
Application
◾ Contrôle industriel
◾ Nouvelle énergie
◾ Convertisseurs DC-DC
◾ Régulateurs de commutation à haute courant
NOTES
◾ Toutes les données sont testées sur la base d'une température ambiante de 25℃.
◾ Condition de mesure de l'inductance à 100kHz, 0.5V.
◾ Courant de saturation : la valeur réelle du courant CC lorsque l'inductance diminue de 30 % de sa valeur initiale.
◾ Courant de montée en température : la valeur réelle du courant CC lorsque l'élévation de température est ΔT50℃ (Ta=25℃).
◾ Rappel spécial : Conception de circuit, placement des composants, taille et épaisseur du PCB, système de refroidissement, etc.
◾ Tout cela affectera la température du produit. Veuillez vérifier la température du produit dans l'application finale.
Enregistrer
◾ Produit en condition de stockage : température 5～40℃, HR≤70%.
◾ Si vous sortez pour utilisation, les produits restants doivent être scellés dans des sacs en plastique et préservés conformément aux conditions ci-dessus, pour éviter l'oxydation des bornes (électrodes), affectant l'état de soudure.
◾ Un stockage de Codaca -produits électroniques pendant plus de 12 mois n'est pas recommandé. Parmi d'autres effets, les bornes peuvent subir une dégradation, entraînant une mauvaise soudabilité. Par conséquent, tous les produits doivent être utilisés dans un délai de 12 mois à compter de la date d'expédition.
◾ Ne pas conserver les produits dans des conditions de stockage inappropriées, telles que des zones susceptibles de températures élevées, d'humidité élevée, de poussière ou de corrosion.
◾ Manipulez toujours les produits avec soin.
◾ Ne touchez pas les électrodes directement avec des mains nues car les sécrétions d'huile peuvent inhiber la soudure.
◾ Assurez-vous toujours des conditions optimales pour la soudure.
