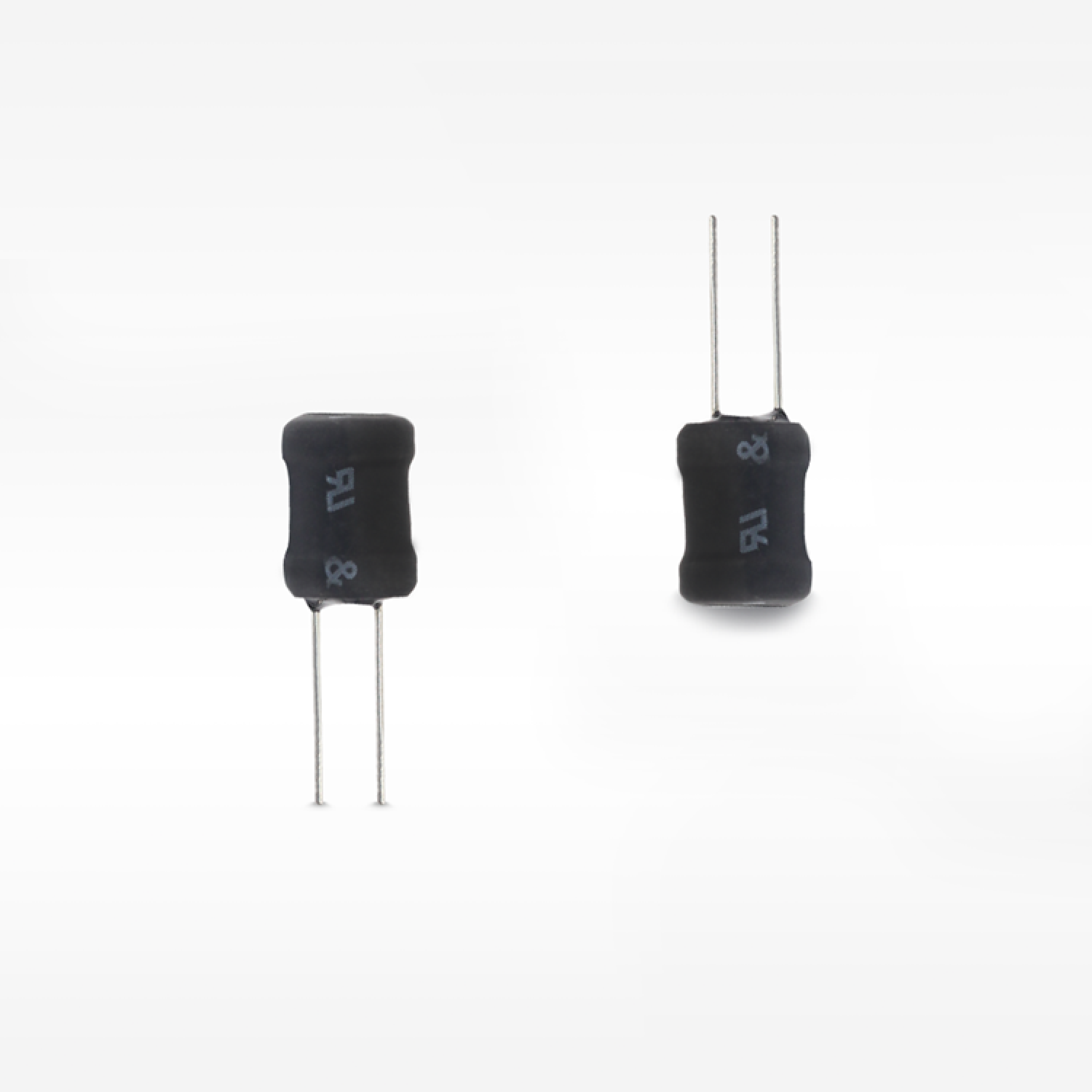

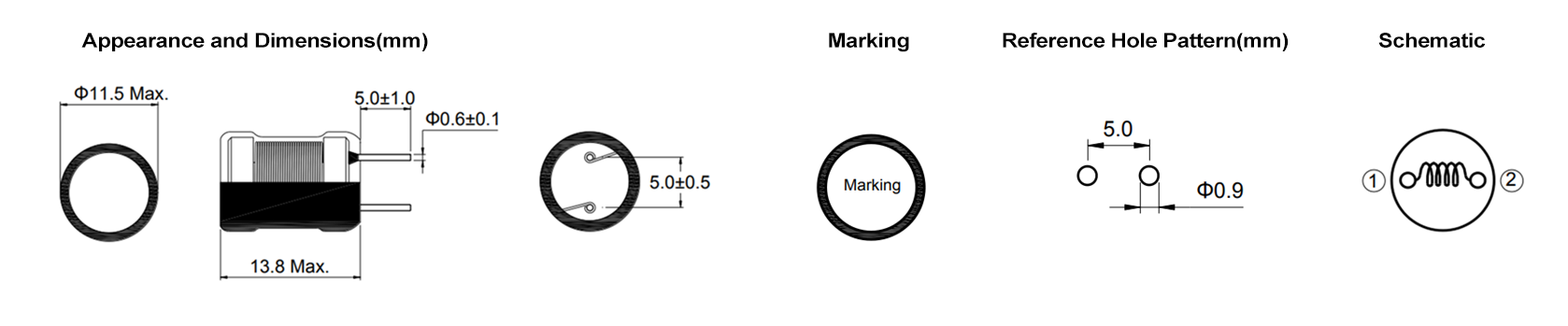

PK0912

◾ قابلیت اطمینان بالا، اندوکتانس سازگاری بالا.
◾ محصول بدون سرب، مطابق با RoHS.
هسته توسط لوله کوچک کننده گرما UL برای ارائه حفاظت مکانیکی و زیست محیطی عالی گنجانده شده است.
به طور گسترده ای در منبع برق، کنورتر DC-DC، کامپیوتر و محور استفاده می شود.
◾ دمای عملیاتی: -40℃ ～ +125℃ (شامل افزایش دمای سیم‌پیچ).

معرفی

ویژگی‌های الکتریکی

شماره قطعه	اندوکتانس (μH)	DCR نوعی (mΩ)	Isat (A)	Irms (A)	دما (℃)	طول (میلی‌متر)	عرض (mm)	ارتفاع (mm)	نصب	سپر	ماده هسته	درجه AEC
PK0912-100K	10	17.7	4.8	5.6	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-120K	12	19.1	4.7	5.37	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-150K	15	22.4	4.4	4.96	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-180K	18	25.3	4.1	4.73	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-220K	22	28.2	3.2	4.43	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-270K	27	32.3	3.1	4.13	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-330K	33	41.1	2.8	3.66	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-390K	39	45.2	2.7	3.49	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-470K	47	57.7	2.35	3.05	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-560K	56	63.7	2.1	2.97	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-680K	68	71.4	2	2.78	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-820K	82	91.4	1.9	2.36	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-101K	100	105	1.65	2.21	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-121K	120	139	1.55	1.94	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-151K	150	162	1.45	1.84	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-181K	180	183	1.32	1.73	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-221K	220	231	1.15	1.54	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-271K	270	262	1.08	1.45	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-331K	330	333	0.97	1.27	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-391K	390	408	0.88	1.13	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-471K	470	477	0.82	1.08	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-561K	560	578	0.74	0.96	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-681K	680	722	0.61	0.87	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-821K	820	810	0.56	0.83	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن
PK0912-102K	1000	1093	0.48	0.69	-40~125	11.50	11.50	13.80	DIP	ن	فریت	ن

【درخواست نمونه 】

درخواست

◾ مبدل باک
تجهیزات ارتباطی شبکه
تقویت کننده های قدرت
منابع برق

یادداشت‌ها

◾ تمام داده‌ها بر اساس دمای محیط 25℃ آزمایش شده است.
◾ شرایط اندازه‌گیری اندوکتانس در 100kHz، 0.5V.
◾ جریان اشباع: مقدار واقعی جریان DC زمانی که اندوکتانس 30% از مقدار اولیه خود کاهش یابد.
◾ جریان افزایش دما: مقدار واقعی جریان DC زمانی که افزایش دما ΔT50℃ (Ta=25℃) باشد.
◾ یادآوری ویژه: طراحی مدار، قرارگیری قطعات، اندازه و ضخامت PCB، سیستم خنک‌کننده و غیره.
◾ همه این موارد بر دمای محصول تأثیر می‌گذارد. لطفاً دمای محصول را در کاربرد نهایی تأیید کنید.

ذخیره

◾ شرایط ذخیره‌سازی محصول در بسته‌بندی: دما 5～40℃، RH≤70%.
◾ اگر برای استفاده خارج می‌شود، محصولات باقی‌مانده باید در کیسه‌های پلاستیکی بسته‌بندی شده و طبق شرایط فوق نگهداری شوند، تا از اکسیداسیون ترمینال‌ها (الکترودها) جلوگیری شود که بر وضعیت لحیم‌کاری تأثیر می‌گذارد.
◾ ذخیره سازی کدکا محصولات الکترونیکی برای بیش از ۱۲ ماه توصیه نمی‌شود، زیرا علاوه بر اثرات دیگر، پین‌ها ممکن است کاهش یابند که منجر به ضعف در قابلیت جوش شدن می‌شود. بنابراین، تمام محصولات باید در مدت زمان ۱۲ ماه از تاریخ ارسال مصرف شوند.
◾ محصولات را در شرایط نامناسب نگهداری نکنید، مانند مناطق مستعد دماهای بالا، رطوبت بالا، گرد و غبار یا خوردگی.
◾ همیشه با احتیاط با محصولات برخورد کنید.
◾ به طور مستقیم با دستان برهنه به الکترودها دست نزنید زیرا ترشحات روغن ممکن است لحیم‌کاری را مختل کند.
◾ همیشه شرایط بهینه برای لحیم‌کاری را تضمین کنید.

دانلود برگه داده: PK0912.pdf
