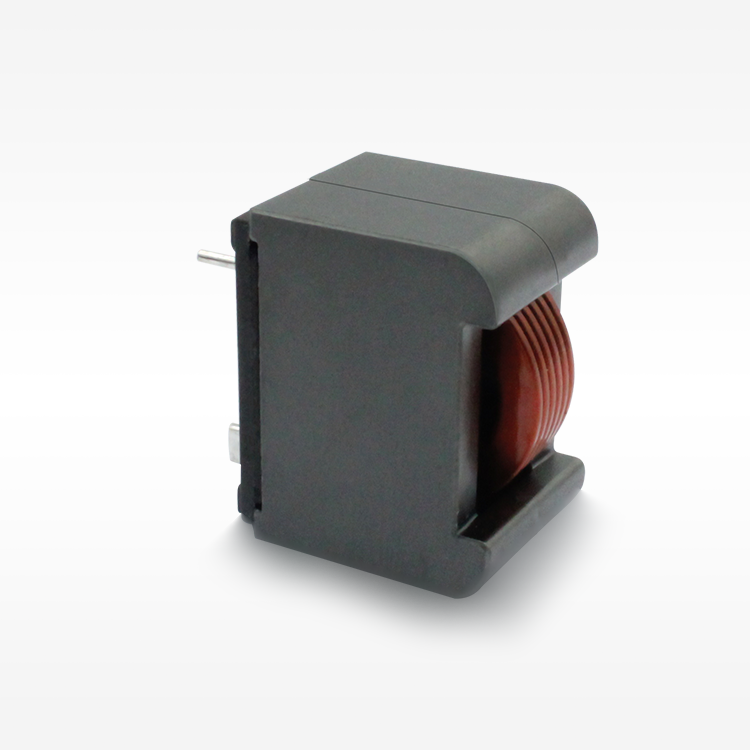

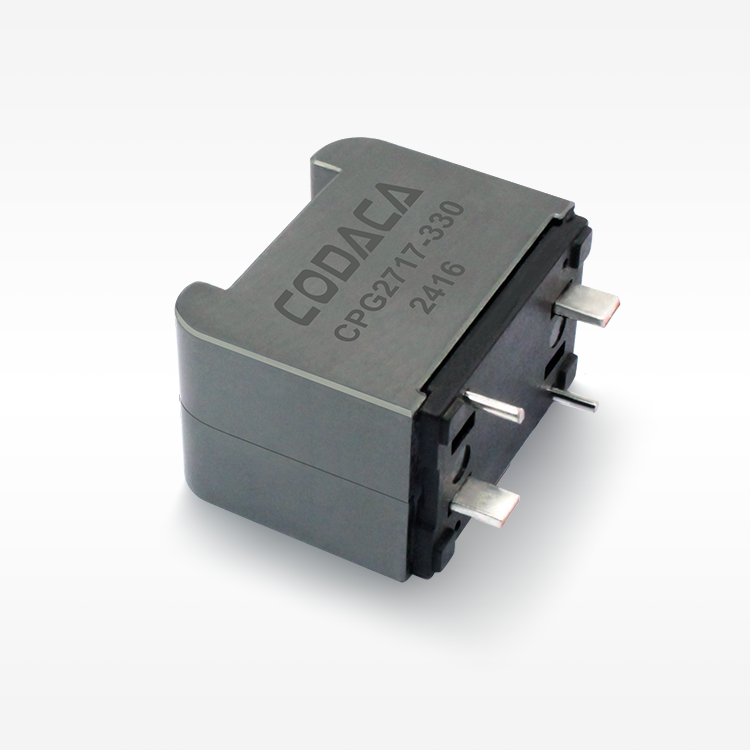

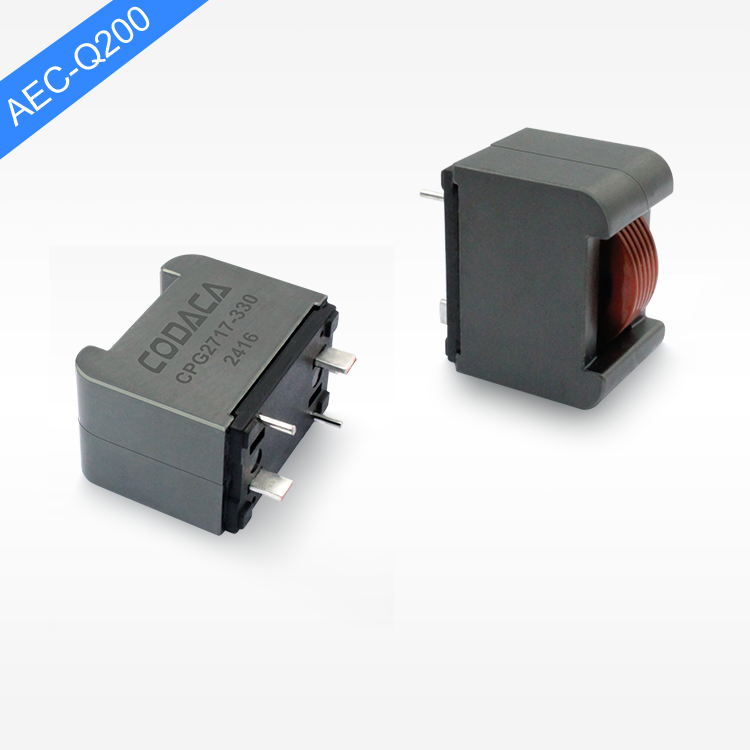

◾ Zusammenbau-Design, robuste Struktur.
◾ Hohe Induktivität, hoher Strom, niedrige magnetische Verluste, niedriger ESR, kleine parasitäre Kapazität.
◾ Flachdrahtwicklung, erreicht einen niedrigen DC-Widerstand.
◾ Temperaturanstiegstrom und Sättigungsstrom sind weniger von der Umgebung beeinflusst.
◾ Betriebstemperatur: -40℃ ～ +125℃ (einschließlich Temperaturerhöhung der Spule).
Elektrische Eigenschaften
| Teile-Nr. | Induktivität (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Arbeits (℃) | Länge (mm) | Breite (mm) | Höhe (mm) | Montage | Shield | Kernmaterial | AEC Grad |
| Die Bezeichnung "CPC-65" ist nicht mehr gültig. | 3.3 | 1.8 | 85 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
| Die Bezeichnung "CPC-67" ist nicht mehr gültig. | 4.7 | 1.8 | 59 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
| Die Bezeichnung "CPC-6" ist nicht mehr gültig. | 6.8 | 1.8 | 41 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
| CPG2717-100M | 10 | 1.8 | 28 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
| CPG2717-150M | 15 | 1.8 | 18 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
| CPG2717-220M | 22 | 1.8 | 12 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
| CPG2717-330M | 33 | 1.8 | 7 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | DIP | Y | Ferrit | 1 |
Anwendung
◾ DCDC-Wandler
◾ Hochstrom-Netzteile
◾ Batteriebetriebene Geräte
Verstärker für Berufstätige
Hinweise
◾ Alle Daten werden bei einer Umgebungstemperatur von 25℃ getestet.
◾ Induktivitätsmessbedingung bei 100kHz, 0.5V.
◾ Sättigungsstrom: der tatsächliche Wert des Gleichstroms, wenn die Induktivität um 30% ihres Anfangswertes abnimmt.
◾ Temperaturanstieg aktuell: der tatsächliche Wert des Gleichstroms, wenn der Temperaturanstieg ΔT50℃ beträgt (Ta=25℃).
◾ Besondere Erinnerung: Schaltungsdesign, Bauteilplatzierung, PCB-Größe und -Dicke, Kühlsystem usw.
◾ All dies wird die Produkttemperatur beeinflussen. Bitte überprüfen Sie die Produkttemperatur in der endgültigen Anwendung.
Speichern
◾ Produkt im Lagerzustand: Temperatur 5～40℃, RH≤70%.
◾ Wenn zur Verwendung entnommen, sollten die verbleibenden Produkte in Plastiktüten versiegelt und gemäß den oben genannten Bedingungen aufbewahrt werden, um eine Oxidation der Anschlüsse (Elektroden) zu vermeiden, die den Lötzustand beeinträchtigen könnte.
◾ Eine Lagerung von Codaca Elektronikprodukten für länger als 12 Monate wird nicht empfohlen. Innerhalb anderer Effekte können die Kontakte Degradation erleiden, was zu schlechter Lotbarkeit führt. Deshalb sollen alle Produkte innerhalb der Frist von 12 Monaten ab dem Versanddatum eingesetzt werden.
◾ Bewahren Sie Produkte nicht unter ungeeigneten Lagerbedingungen auf, wie in Bereichen, die hohen Temperaturen, hoher Luftfeuchtigkeit, Staub oder Korrosion ausgesetzt sind.
◾ Gehen Sie immer vorsichtig mit Produkten um.
◾ Berühren Sie Elektroden nicht direkt mit bloßen Händen, da Ölsekrete das Löten beeinträchtigen können.
◾ Stellen Sie immer optimale Bedingungen für das Löten sicher.
