هيكل مغناطيسي محمي، غطاء محمي معدني مع مقاومة قوية لـ EMI.
تحسين المقاومة لاهتزازات وتعزيز استقرار اللحام.
◾ التصميم المدمج يوفر مساحة تركيب PCB.
تلوين سلك ليتز، خسارة متغيرة منخفضة، سعة طفيلية صغيرة.
◾ مادة ذات نطاق درجة حرارة واسع واستهلاك منخفض للطاقة، خسارة نواة منخفضة.
درجة حرارة العمل: -40 درجة مئوية + 125 درجة مئوية (بما في ذلك ارتفاع درجة حرارة الملف).

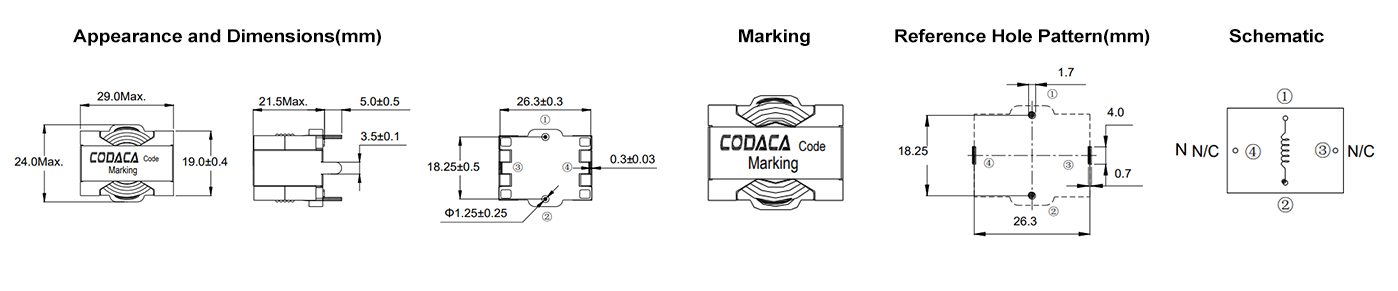

الخصائص الكهربائية
| الجزء رقم | المحاثة (μH) | نوع DCR (mΩ) | إيزات (أ) | إيرمس (أ) | العمل (درجة مئوية) | الطول (مم) | العرض (مم) | الارتفاع (مم) | التركيب | درع | المواد الأساسية | درجة AEC |
| سي بي سي إف 2920 إل إس-330 إم | 33.0 | 15.30 | 13.51 | 13.25 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | نعم | مركب | ن |
| سي بي سي إف 2920 إل إس-470 إم | 47.0 | 19.30 | 11.14 | 11.65 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | نعم | مركب | ن |
| سي بي سي إف 2920 إل إس-680 إم | 68.0 | 22.20 | 8.98 | 10.80 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | نعم | مركب | ن |
| سي بي سي إف 2920 إل إس-101 إم | 100.0 | 35.90 | 9.48 | 8.20 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | نعم | مركب | ن |
| سي بي سي إف 2920 إل إس-151 إم | 150.0 | 38.85 | 6.90 | 7.90 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | نعم | مركب | ن |
【نموذج طلب 】
تطبيق
◾ محولات DC-DC
ملحوظات
◾ تم اختبار كافة البيانات على أساس درجة حرارة محيطة تبلغ 25 درجة مئوية.
◾ حالة قياس المحاثة عند 100 كيلو هرتز، 0.5 فولت.
◾ تيار التشبع: القيمة الفعلية للتيار المستمر عندما ينخفض المحاثة بنسبة 30% من قيمتها الأولية.
◾ ارتفاع درجة الحرارة الحالي: القيمة الفعلية للتيار المستمر عند ارتفاع درجة الحرارة هي ΔT50℃(Ta=25℃).
◾ تذكير خاص: تصميم الدائرة، ووضع المكونات، وحجم وسمك لوحة الدوائر المطبوعة، ونظام التبريد وما إلى ذلك.
◾ كل ذلك سيؤثر على درجة حرارة المنتج. يرجى التحقق من درجة حرارة المنتج في التطبيق النهائي.
يحفظ
◾ المنتج في حالة تخزين التعبئة والتغليف: درجة الحرارة 5～40℃، الرطوبة النسبية ≤70%.
◾ في حالة إخراجها للاستخدام، يجب غلق المنتجات المتبقية في أكياس بلاستيكية وحفظها وفقًا للشروط المذكورة أعلاه، لتجنب أكسدة الأطراف (الأقطاب الكهربائية)، مما يؤثر على حالة اللحام.
◾ تخزين كوداكا المنتجات الإلكترونية لفترة أطول من 12 شهرًا غير موصى به، حيث قد تحدث تدهور في الموصلات، مما يؤدي إلى سوء اللحام. لذلك، يجب استخدام جميع المنتجات خلال فترة 12 شهرًا ابتداءً من يوم الشحن.
◾ لا تحفظ المنتجات في ظروف تخزين غير مناسبة، مثل المناطق المعرضة لدرجات الحرارة المرتفعة أو الرطوبة العالية أو الغبار أو التآكل.
◾ تعامل دائمًا مع المنتجات بحذر.
◾ لا تلمس الأقطاب الكهربائية مباشرة بيديك العاريتين حيث أن إفرازات الزيت قد تمنع عملية اللحام.
◾ تأكد دائمًا من توفر الظروف المثالية لعملية اللحام.
تنزيل ورقة البيانات:
CPCF2920LS.pdf
